Ремонт сквозных отверстий в стенках стеклопластиковых резервуаров: технологии и пошаговое руководство
Стеклопластиковые (композитные) резервуары активно применяются в промышленности и коммунальном хозяйстве благодаря их коррозионной стойкости, прочности и долговечности. Однако в процессе эксплуатации — из-за механических повреждений, гидравлических ударов, подвижек грунта или ошибок при монтаже — на стенках могут возникать сквозные трещины, пробоины или отверстия.
Главное преимущество композитных материалов — их высокая ремонтопригодность. В отличие от металлических емкостей, ремонт стеклопластика не требует проведения опасных огневых/сварочных работ и позволяет полностью восстановить прочностные и герметизирующие характеристики резервуара прямо на месте.

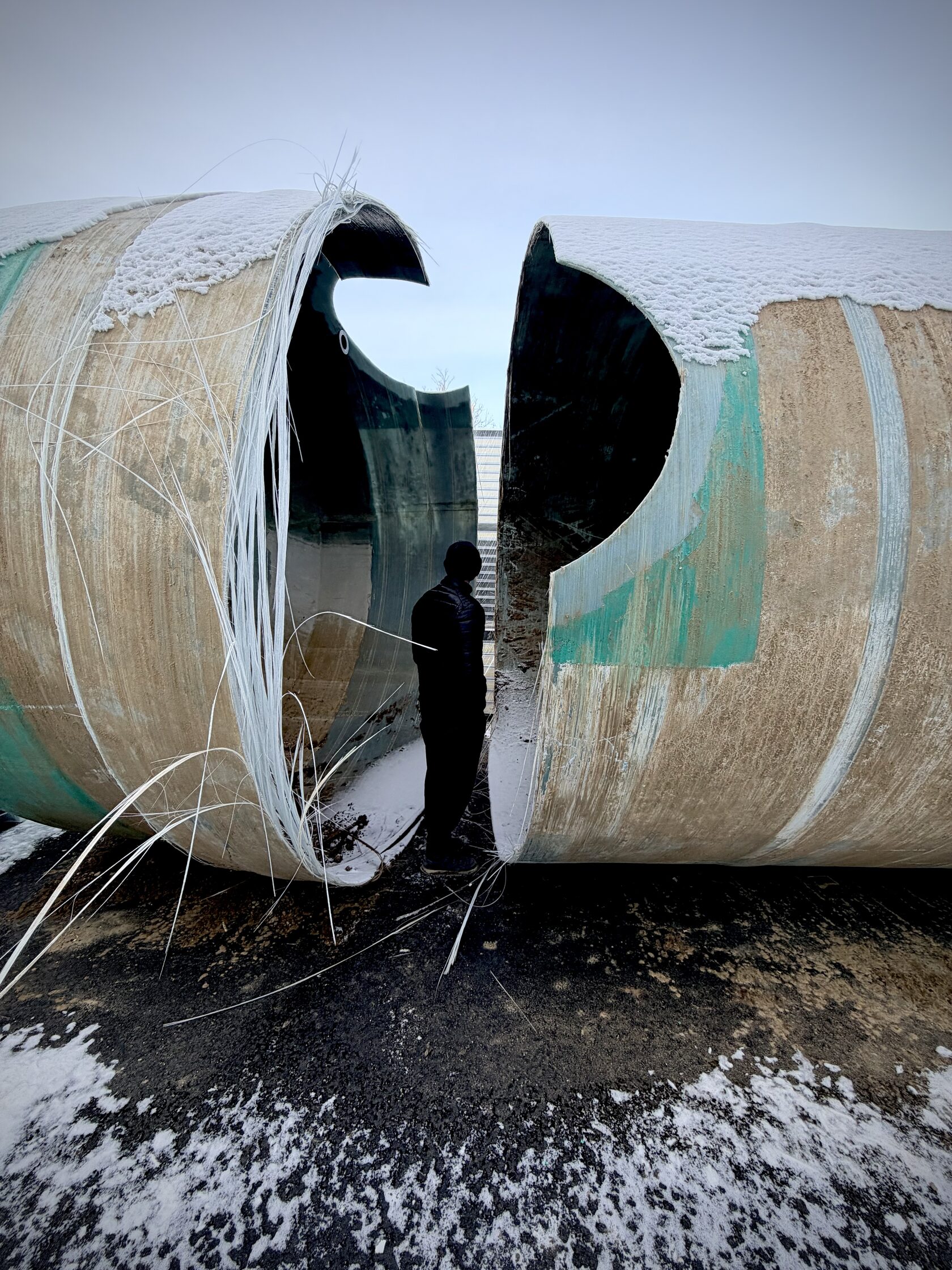

1. Причины появления сквозных дефектов
Основные факторы, приводящие к сквозным повреждениям:
- Механические воздействия: Удары спецтехники при монтаже или земляных работах, падение тяжелых предметов.
- Гидродинамические нагрузки: Превышение допустимого рабочего давления или гидроудары.
- Деформация основания: Просадка фундамента или подвижка грунта, создающая неравномерное напряжение на корпус.
- Неправильный врез патрубков: Ошибки при монтаже дополнительного оборудования или проходных элементов.
2. Подготовительные работы и техника безопасности
Качественная подготовка поверхности — это 80% успеха ремонта. Эпоксидные и полиэфирные смолы обладают высокой адгезией, но только к чистой и шероховатой поверхности.
Необходимые материалы и инструменты:
- Смола: Эпоксидная или винилэфирная (выбирается в зависимости от химического состава среды, хранимой в резервуаре).
- Армирующий материал: Стеклоткань, стекломатовый холст (конструкционный или ровинговый).
- Обезжириватель: Ацетон или специализированный растворитель.
- Инструмент: Угловая шлифмашина (УШМ) с абразивными дисками (зернистость P36–P60), прикаточные валики (прижимные и игольчатые для удаления воздуха), шпатели, кисти.
- CИЗ: Респиратор с фильтрами от органических паров и пыли, защитные очки, перчатки, комбинезон.
3. Технология пошагового ремонта (Метод локального формования)
Для обеспечения структурной прочности сквозной дефект ремонтируется с созданием двусторонней заплаты с фаской (конусной разделкой).
Шаг 1: Осушение и очистка
Резервуар полностью опорожняется, промывается и просушивается. Область ремонта очищается от грязи, отложений и химических остатков.
Шаг 2: Разделка краев дефекта (Конусная фаска)
Вокруг сквозного отверстия с помощью УШМ снимается фаска под углом (уклон примерно 1:10 или 1:12 относительно толщины стенки).
- Пример: Если толщина стенки составляет 10 мм, зона шлифовки вокруг отверстия должна составлять не менее 100–120 мм во все стороны.
- Границы фаски сводятся «на нет». Это необходимо для того, чтобы новые слои стеклоткани плавно перекрывали старый ламинат и распределяли нагрузку.
Шаг 3: Обезжиривание и обеспыливание
Зона ремонта тщательно очищается от композитной пыли с помощью пылесоса и обезжиривается ацетоном.
Шаг 4: Формирование жесткой подложки (при доступе только с одной стороны)
Если дефект крупный или доступ внутри резервуара ограничен, с обратной стороны отверстия устанавливается временная или постоянная технологическая подложка (пластиковая плашка, удерживающая сетка или надувной благгер), чтобы связующее не протекало внутрь.
Шаг 5: Послойное нанесение заплаты
- На подготовленную поверхность наносится тонкий слой грунтовочной смолы.
- Выкраиваются слои стеклоткани/стекломата. Каждый последующий слой должен быть на 15–20 мм больше предыдущего, перекрывая зону фаски.
- Слои укладываются поочередно, тщательно пропитываются связующим составом.
- Каждый слой прокатывается прикаточным или игольчатым валиком для полного удаления пузырьков воздуха (воздушные каверны снижают прочность на 30–50%).
Шаг 6: Двусторонняя ламинация (при наличии доступа изнутри)
Если к стенке есть доступ изнутри и снаружи, аналогичная процедура конусной разделки и укладки слоев выполняется с обеих сторон. Это гарантирует 100% герметичность и прочность, аналогичную монолитному корпусу.
Шаг 7: Полимеризация и финишная обработка
- Отверждение: Время полной полимеризации зависит от типа смолы и температуры окружающей среды (обычно от 12 до 24 часов). Для ускорения процесса можно использовать инфракрасные сушки.
- Шлифовка: После полного высыхания поверхность шлифуется заподлицо со основной стенкой.
- Топкоут (Защитный слой): Наносится финишный слой смолы с парафином (топкоут) или гелькоут для защиты стекловолокна от влаги и химических воздействий.
4. Контроль качества и гидроиспытания
После завершения ремонтных работ и полной полимеризации проводиться проверка:
- Визуальный контроль: Отсутствие пор, трещин, отслоений и непропитанных участков.
- Измерение твердости: Проверка степени отверждения составных смол (по Барколу).
- Гидростатические испытания: Резервуар заполняется водой на проектный уровень и выдерживается от 12 до 24 часов для контроля герметичности под давлением.
Вывод
Восстановление сквозных отверстий в стеклопластиковых резервуарах — это высокоэффективная технология, позволяющая вернуть оборудование в эксплуатацию без значительных затрат на замену емкости. Главное условие долговечности такого ремонта — строгое соблюдение технологии конусной разделки, качественное удаление воздуха из слоев и правильный подбор смолы под рабочую среду.
