Защита промышленных трубопроводов: технология бесшовной винилэфирной футеровки для кислых сред
Проблема преждевременного износа и сквозной коррозии металлических трубопроводов — один из главных вызовов в химической, металлургической и нефтегазовой отраслях. Особому риску подвергается технологическая обвязка насосных станций, перекачивающая оборотную охлаждающую воду с высоким содержанием агрессивных химических примесей.
Специалисты инженерного центра SORENSON (ИП Стырова Е. Н.) разработали высокотехнологичное решение по антикоррозийной футеровке элементов стального трубопровода из стали марки 09Г2С для объекта в Челябинской области
Специалисты инженерного центра SORENSON (ИП Стырова Е. Н.) разработали высокотехнологичное решение по антикоррозийной футеровке элементов стального трубопровода из стали марки 09Г2С для объекта в Челябинской области
Вызов: транспортировка экстремально агрессивной среды
Проектируемый трубопровод предназначен для эксплуатации как внутри отапливаемых помещений, так и на открытом воздухе в суровом уральском климате под теплоизоляцией. Согласно лабораторным данным заказчика, перекачиваемая технологическая среда имеет экстремальные показатели агрессивности:
Обычная углеродистая сталь в таких условиях подвергается стремительному разрушению. Для предотвращения аварийных ситуаций была выбрана технология создания внутреннего защитного композитного барьера.
- Колебания уровня pH в диапазоне 2,6 – 3,0.
- Наличие в оборотной воде активных кислотных компонентов: фтора (массовая доля 0,15%), кремнефтористой кислоты H₂SiF₆ (0,15%) и фосфорной кислоты в пересчете на P₂O₅ (0,15%).
- Содержание абразивного водорастворимого силикагеля (SiO₂).
Обычная углеродистая сталь в таких условиях подвергается стремительному разрушению. Для предотвращения аварийных ситуаций была выбрана технология создания внутреннего защитного композитного барьера.
Технологическое решение SORENSON: трехслойная винилэфирная защита
Для долговременной эксплуатации в кислых средах технологи компании рекомендовали использовать специализированную химически стойкую винилэфирную смолу Polimal VE-2MM TP. По своим защитным свойствам она превосходит стандартные эпоксидные и полиэфирные составы при постоянном контакте с сильными неорганическими кислотами.

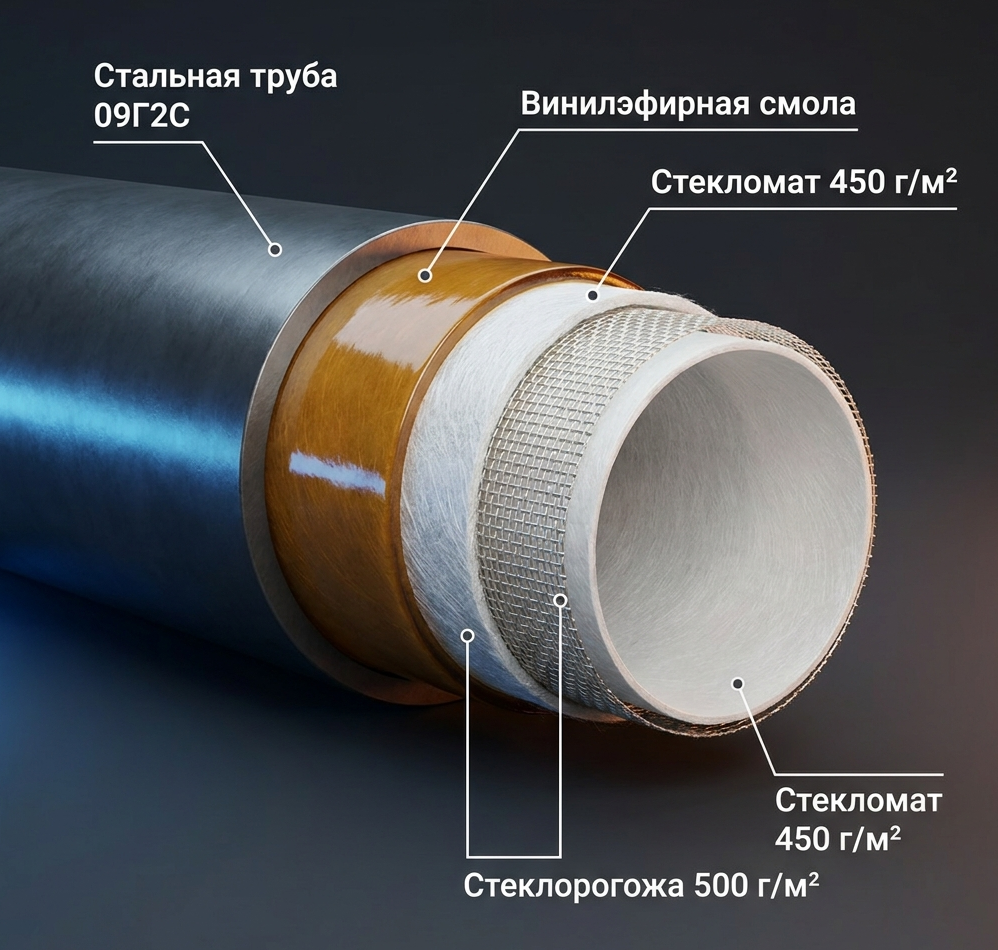

Защитное покрытие наносится методом ручного формования по строго регламентированной карте слоев:
Защитное покрытие наносится методом ручного формования по строго регламентированной карте слоев:
- Химстойкий барьерный слой: стекломат эмульсионный плотностью 450 г/м².
- Конструкционный силовой слой: стеклорогожа плотностью 500 г/м² для компенсации гидравлических нагрузок.
- Внутренний финишный слой: стекломат эмульсионный плотностью 450 г/м² для создания идеально гладкой поверхности
Инновационный метод монтажа: подетальная футеровка и моноличивание
Одной из ключевых сложностей при футеровке протяженных трубопроводов является обеспечение сплошности защитного слоя на стыках и в зонах сложных геометрических переходов (отводов, тройников и фланцев).
Инженеры SORENSON предложили эффективную методику раздельного проведения работ:
Важное технологическое ограничение: Ручное нанесение композитных слоев требует физического доступа формовщика внутрь изделия. По этой причине трубы малых диаметров (менее 114 мм) не подлежат внутренней ручной футеровке стекломатериалами.
Инженеры SORENSON предложили эффективную методику раздельного проведения работ:
- Подетальная обработка: Все прямые трубы (диаметром от 530 до 1220 мм) футеруются отдельными сегментами по 1–2 погонных метра в заводских условиях или на специально оборудованной площадке.
- Защита фасонных элементов: Сложные переходы (например, эксцентрические переходы 820х11-630х10, тройники 1020х12 и отводы 90° диаметром до 1220 мм) обрабатываются индивидуально.
- Бесшовное замоноличивание: После сборки трубопровода на фланцевых соединениях монтажные стыки герметизируются и замоноличиваются вручную на месте. Это исключает появление «слабых мест» на границах металлических деталей.
Важное технологическое ограничение: Ручное нанесение композитных слоев требует физического доступа формовщика внутрь изделия. По этой причине трубы малых диаметров (менее 114 мм) не подлежат внутренней ручной футеровке стекломатериалами.
Результат и гарантии безопасности
Применение бесшовной композитной футеровки на основе винилэфирных смол позволяет продлить срок службы металлического трубопровода в 5–7 раз, существенно снижая затраты на обслуживание и замену аварийных участков.
На все выполненные работы по антикоррозийной защите компания SORENSON предоставляет официальную гарантию 24 месяца с момента ввода системы в эксплуатацию.
